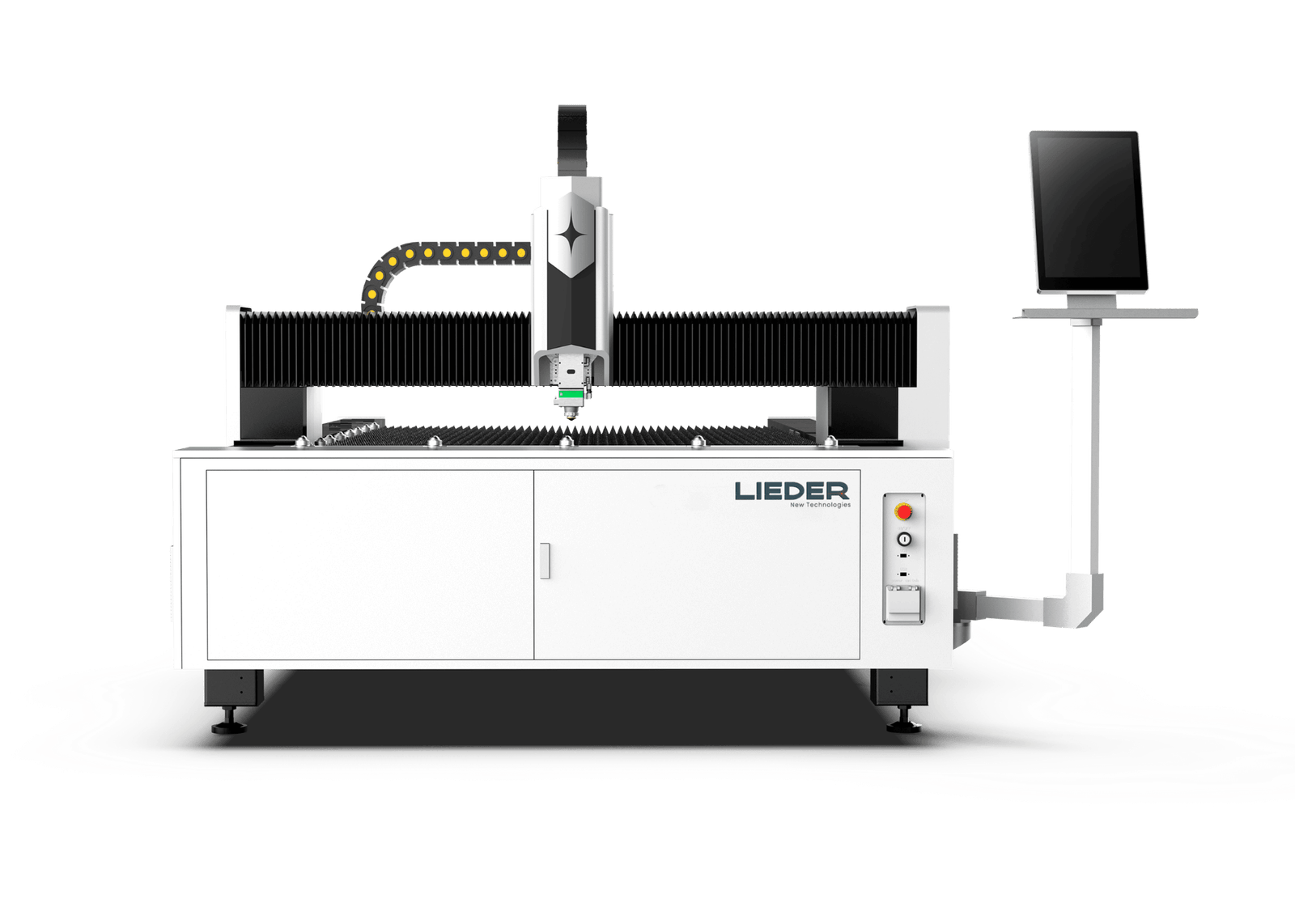

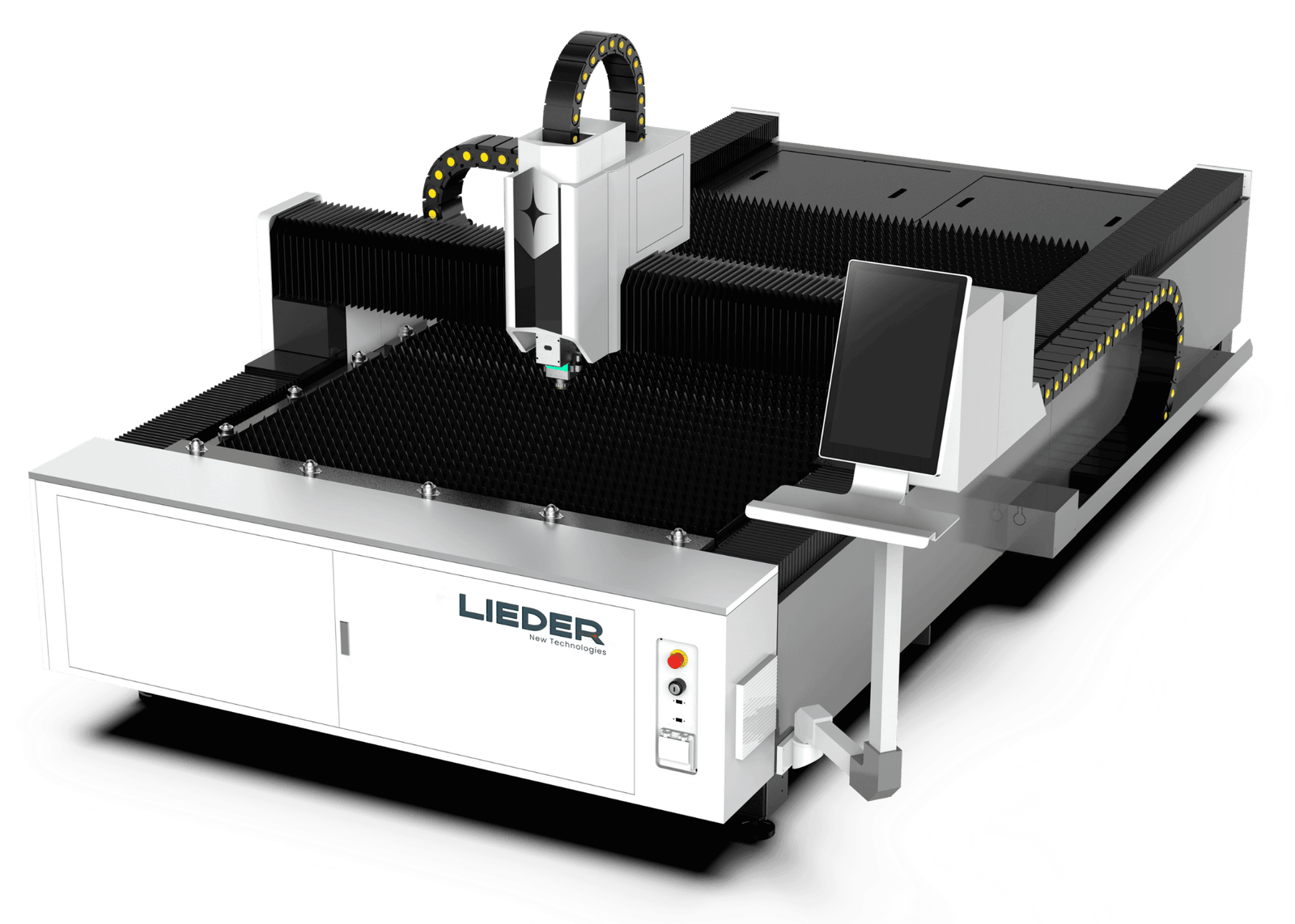

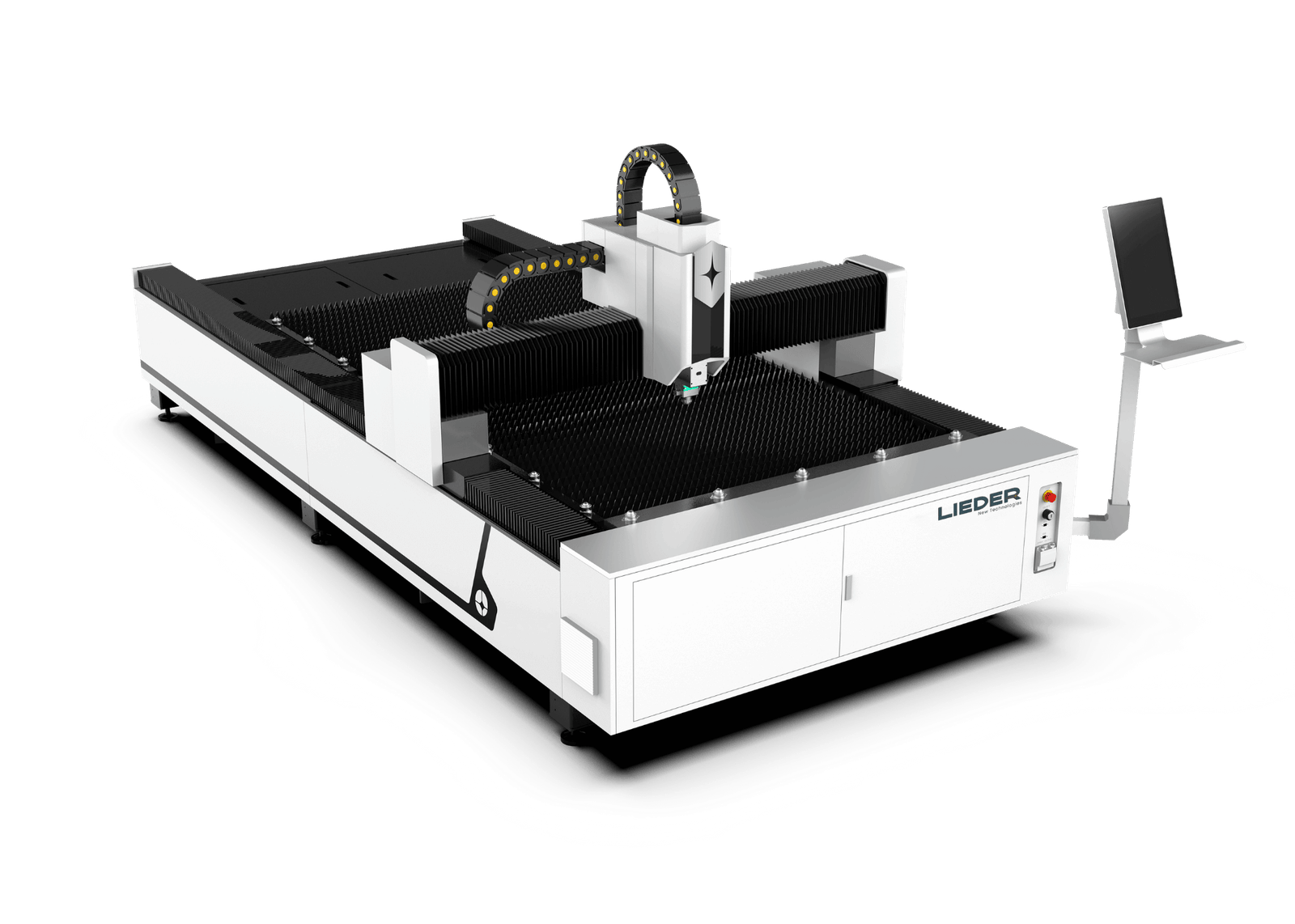

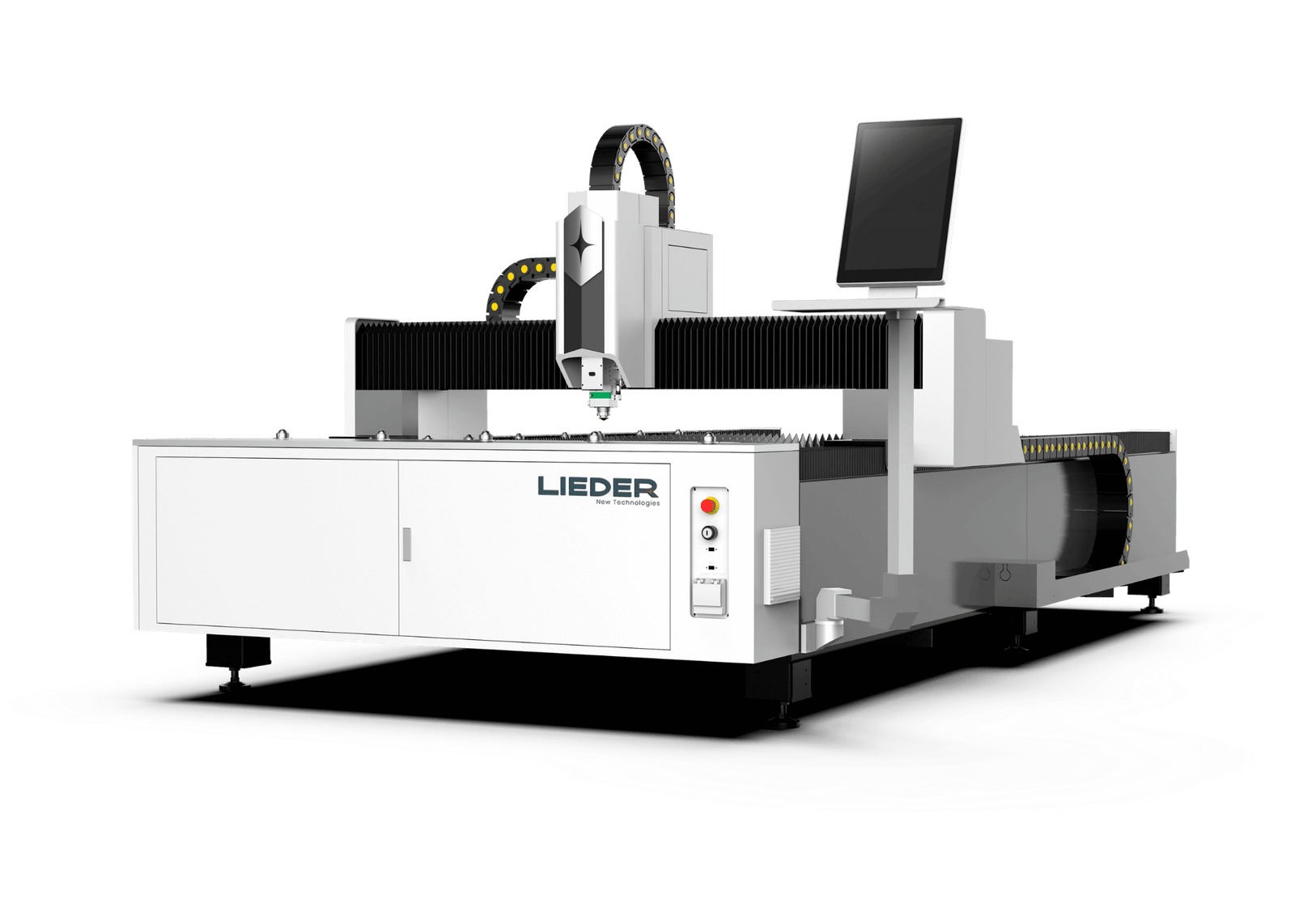

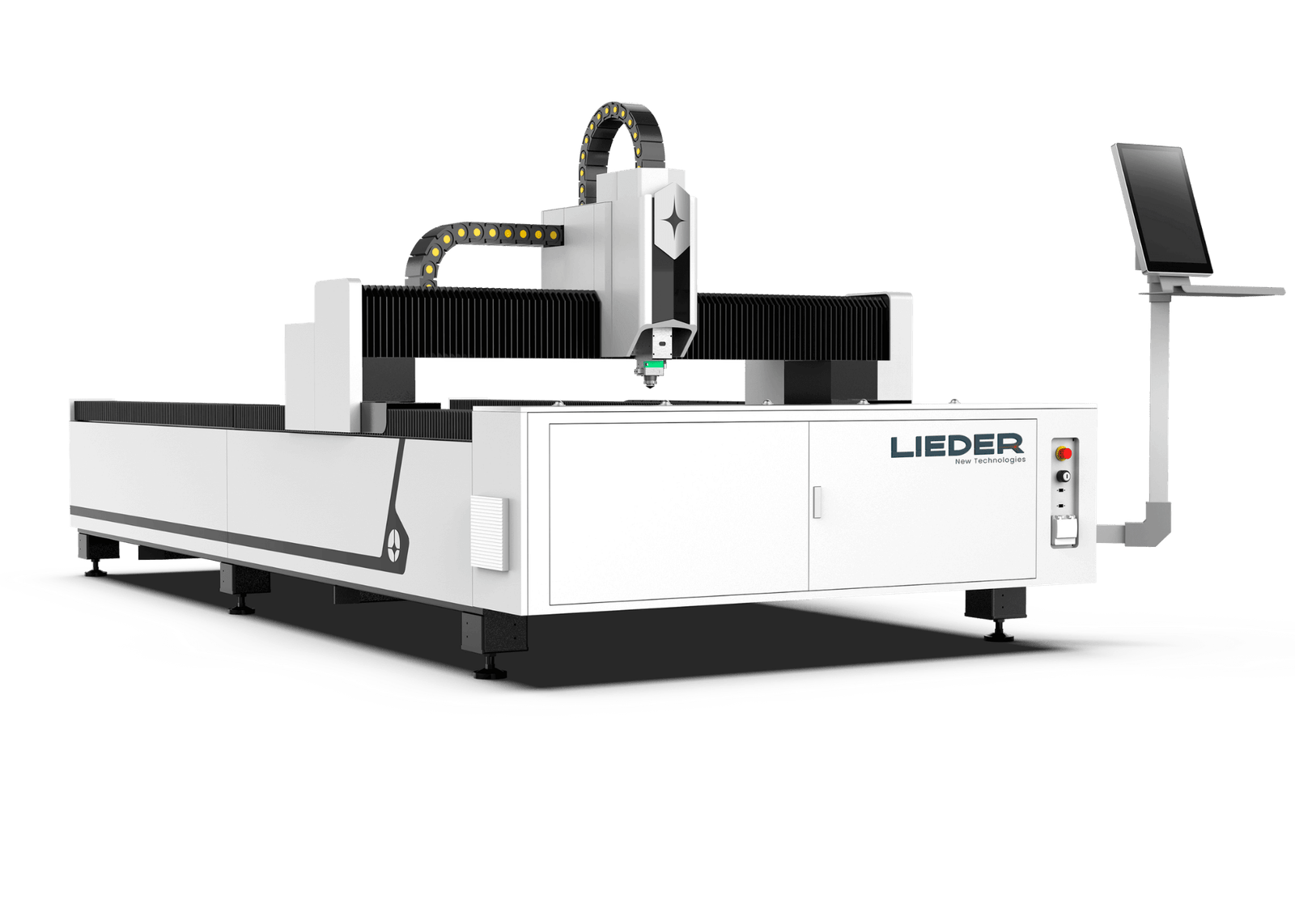

Máquina de Corte Laser

FMA series

A máquina de corte laser LIEDER FMA series é uma máquina de conceito aberto, mais econômica e prática para o dia a dia do corte laser.

Desenvolvida para operar com potências de 1 a 6 KW, é apropriada para cortes de peças em Aço Carbono, Inox, Alumínio e Latão, de acordo com a potência e tipo de gás a ser utilizado.

Munida de um monitor posicionado ergonomicamente, este modelo é prático para produções médias a altas.

Galeria do Produto

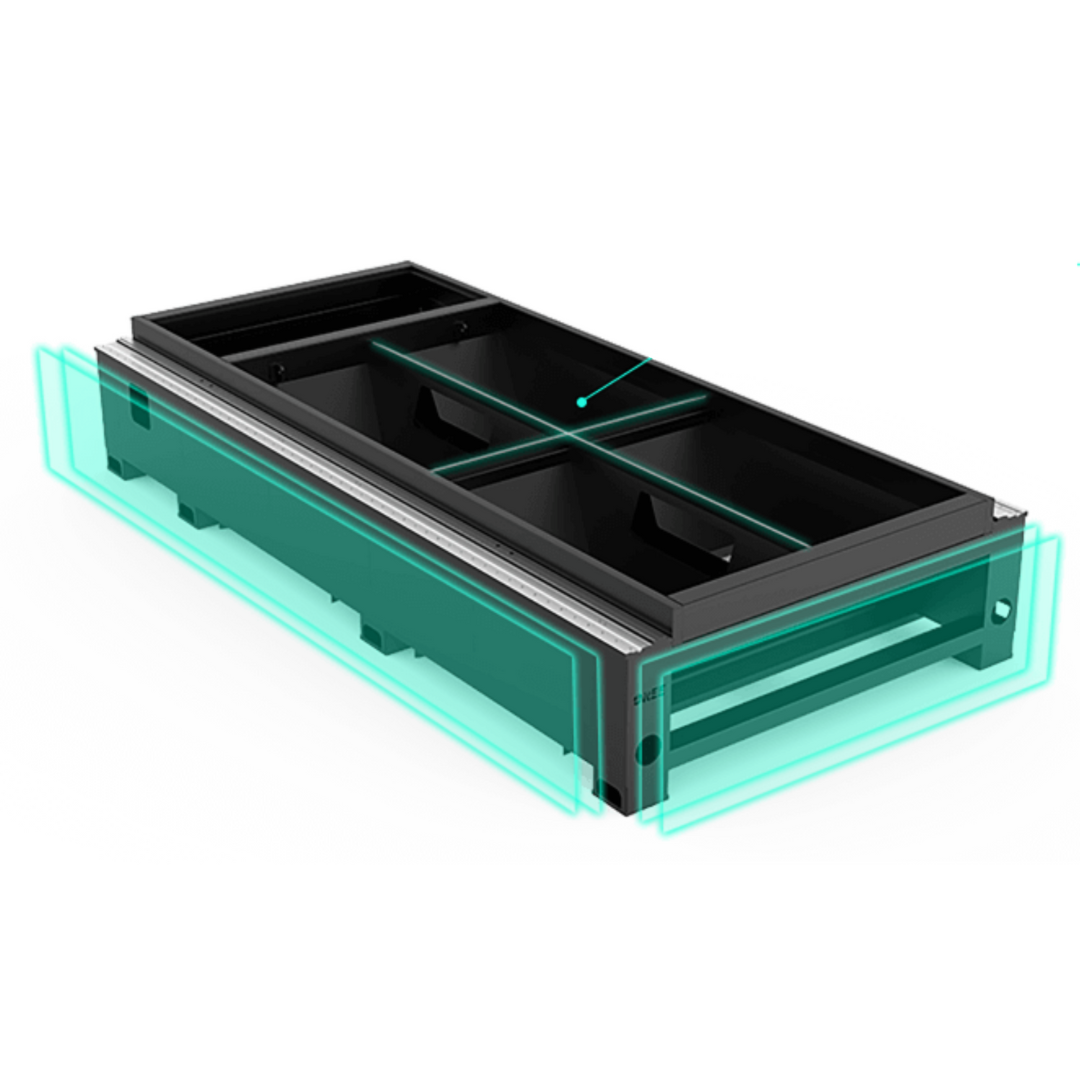

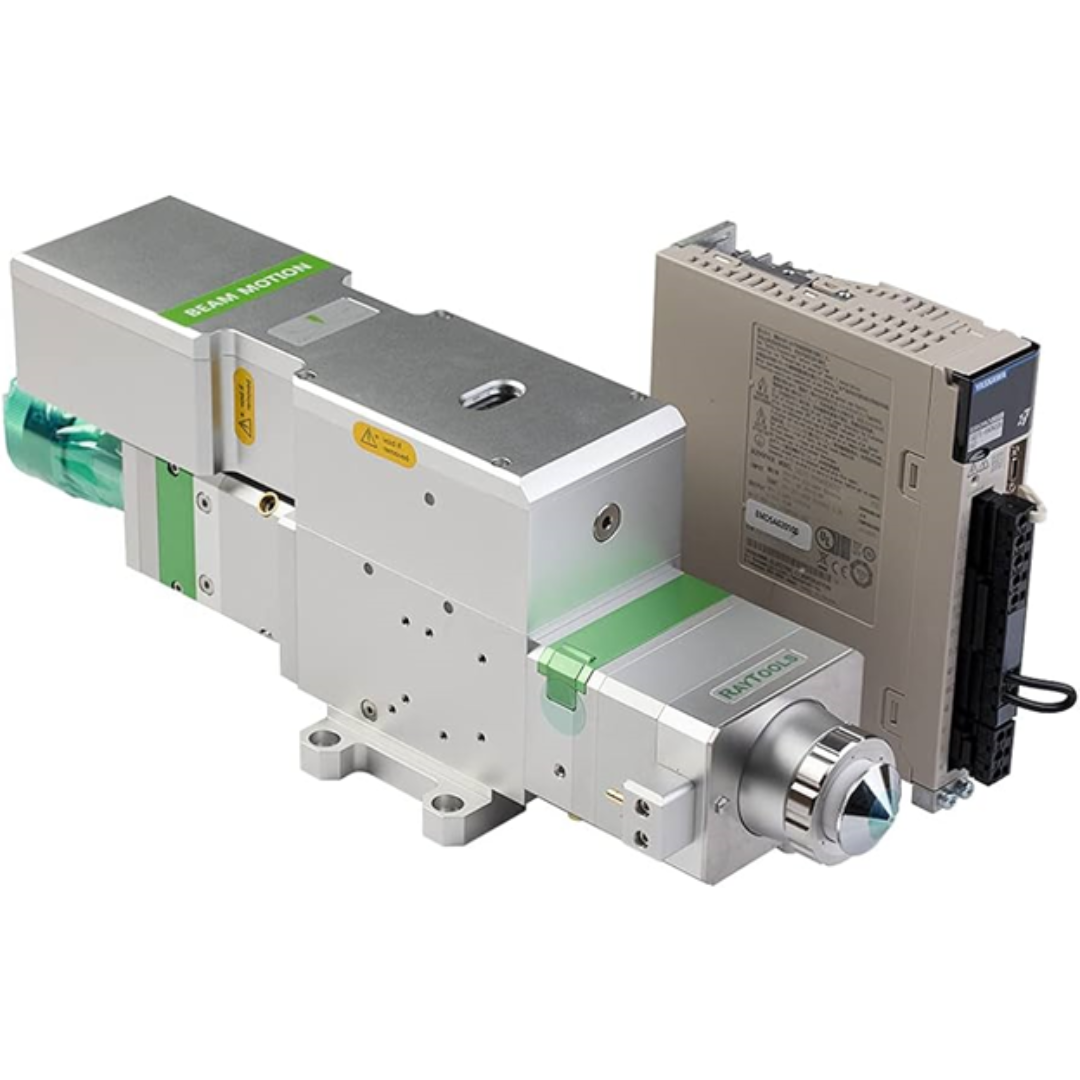

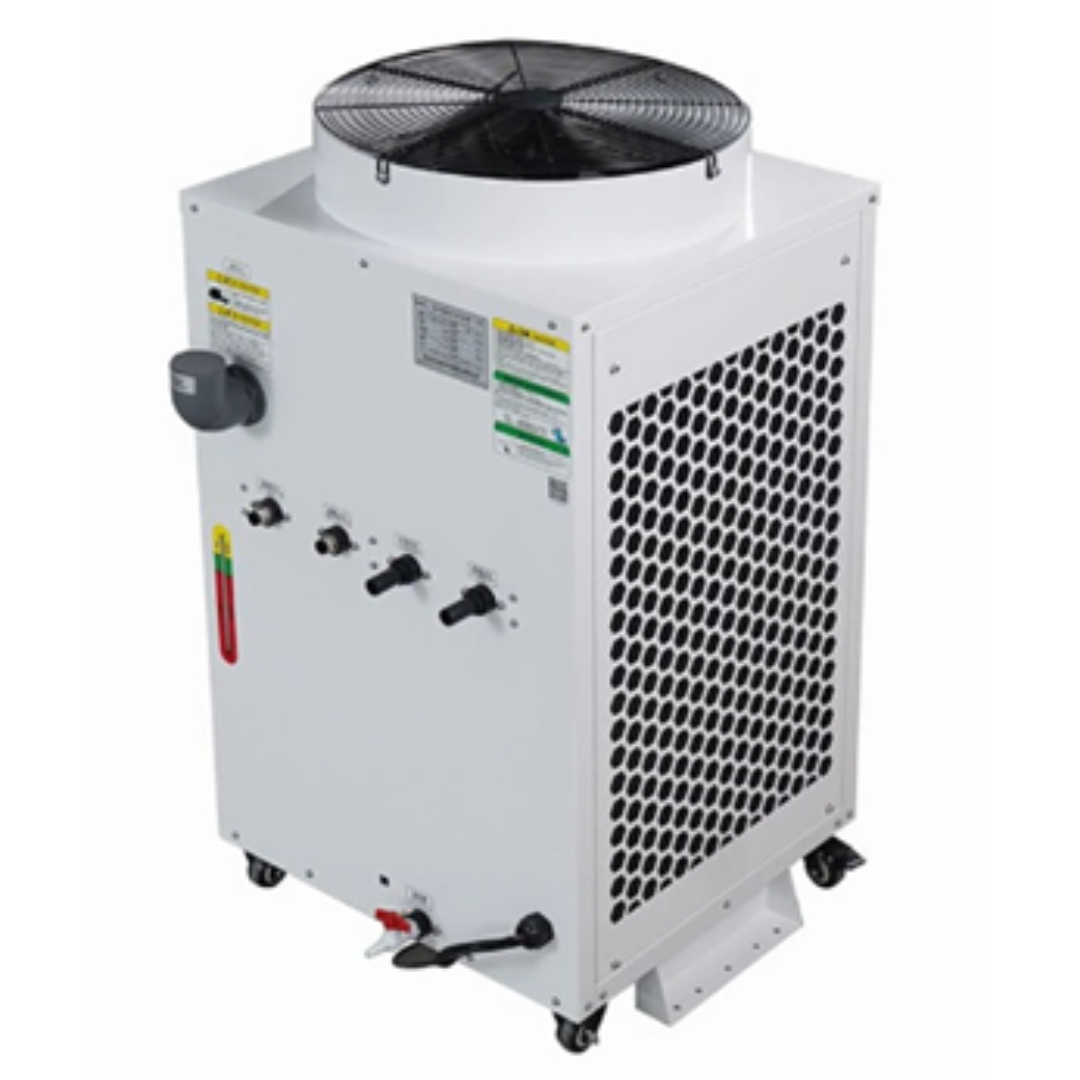

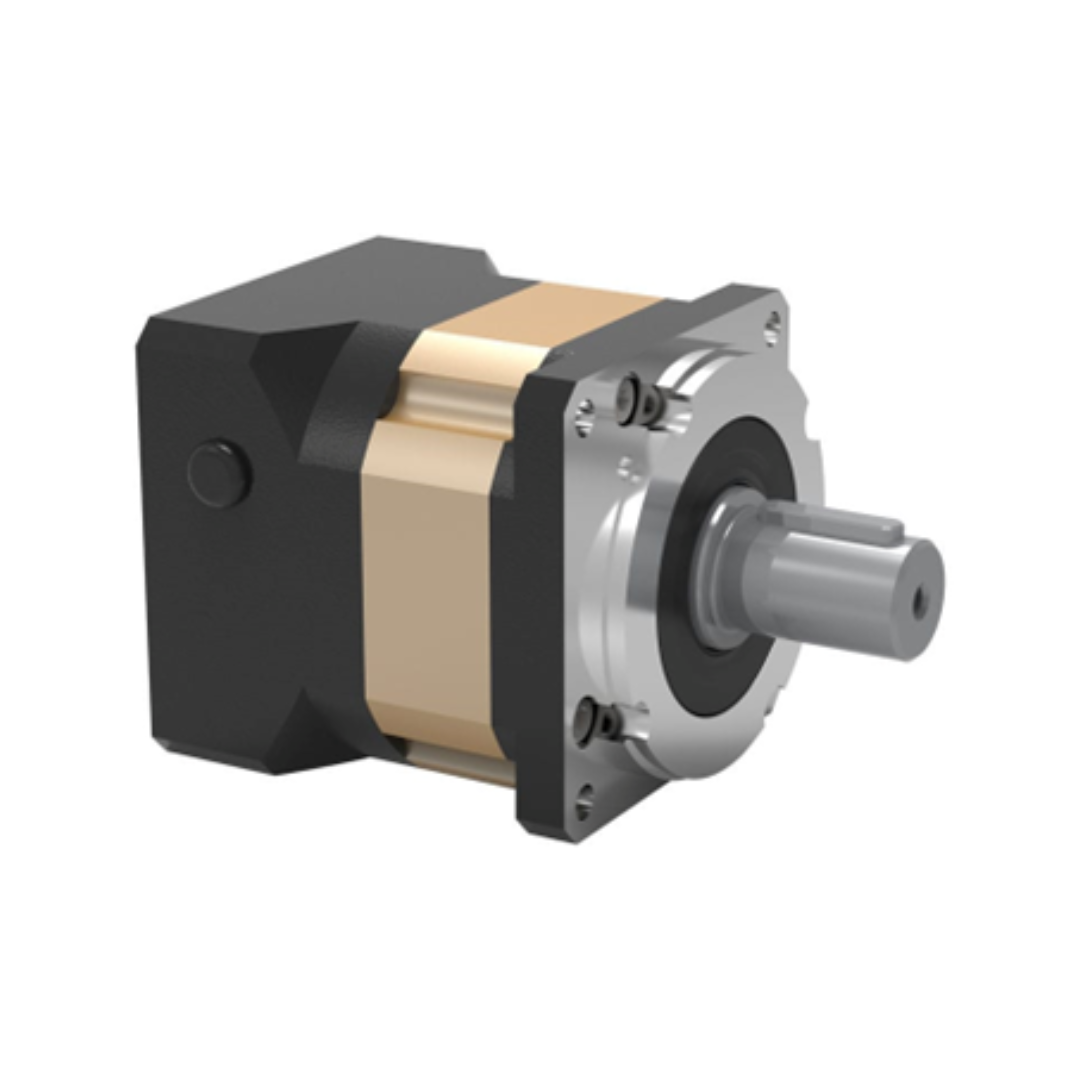

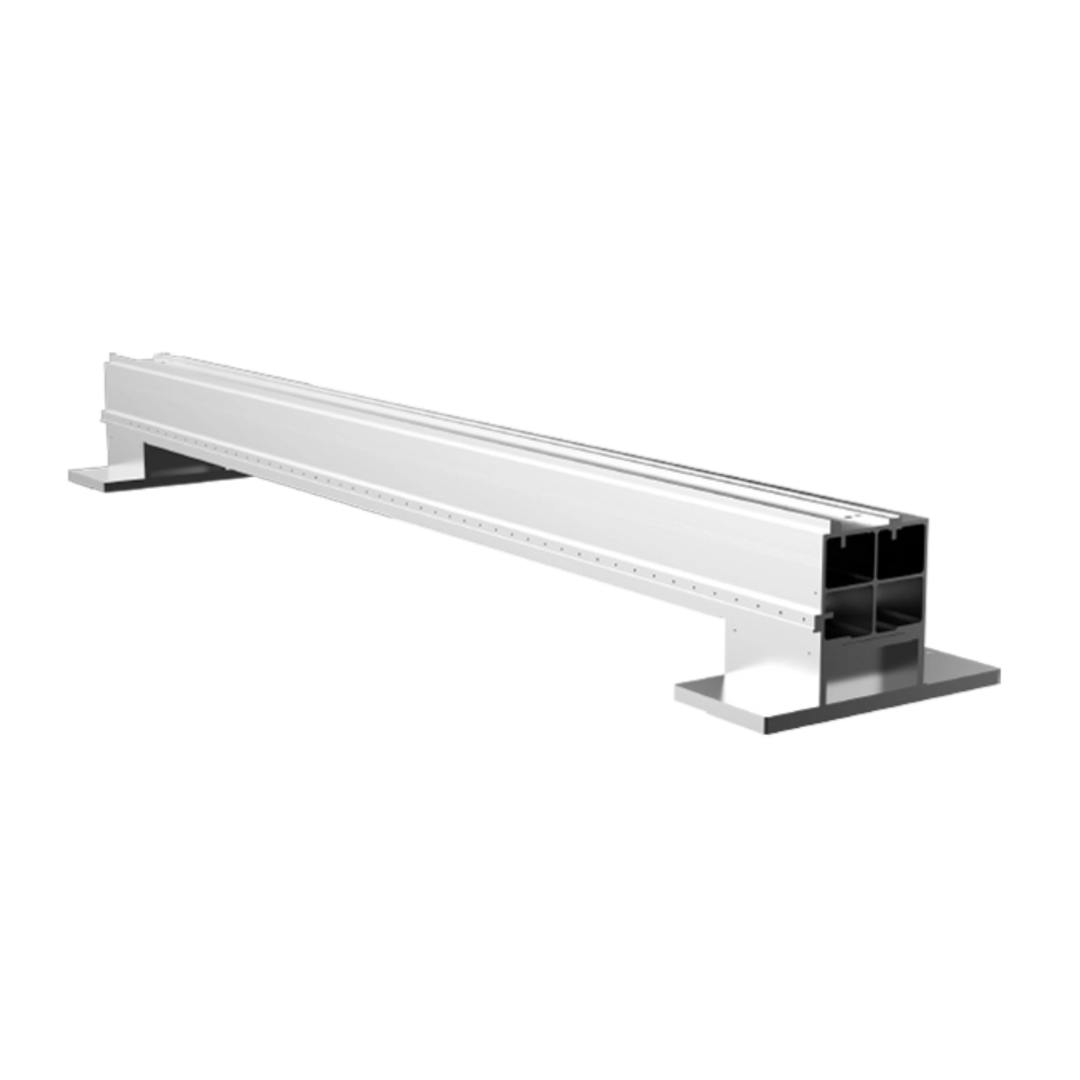

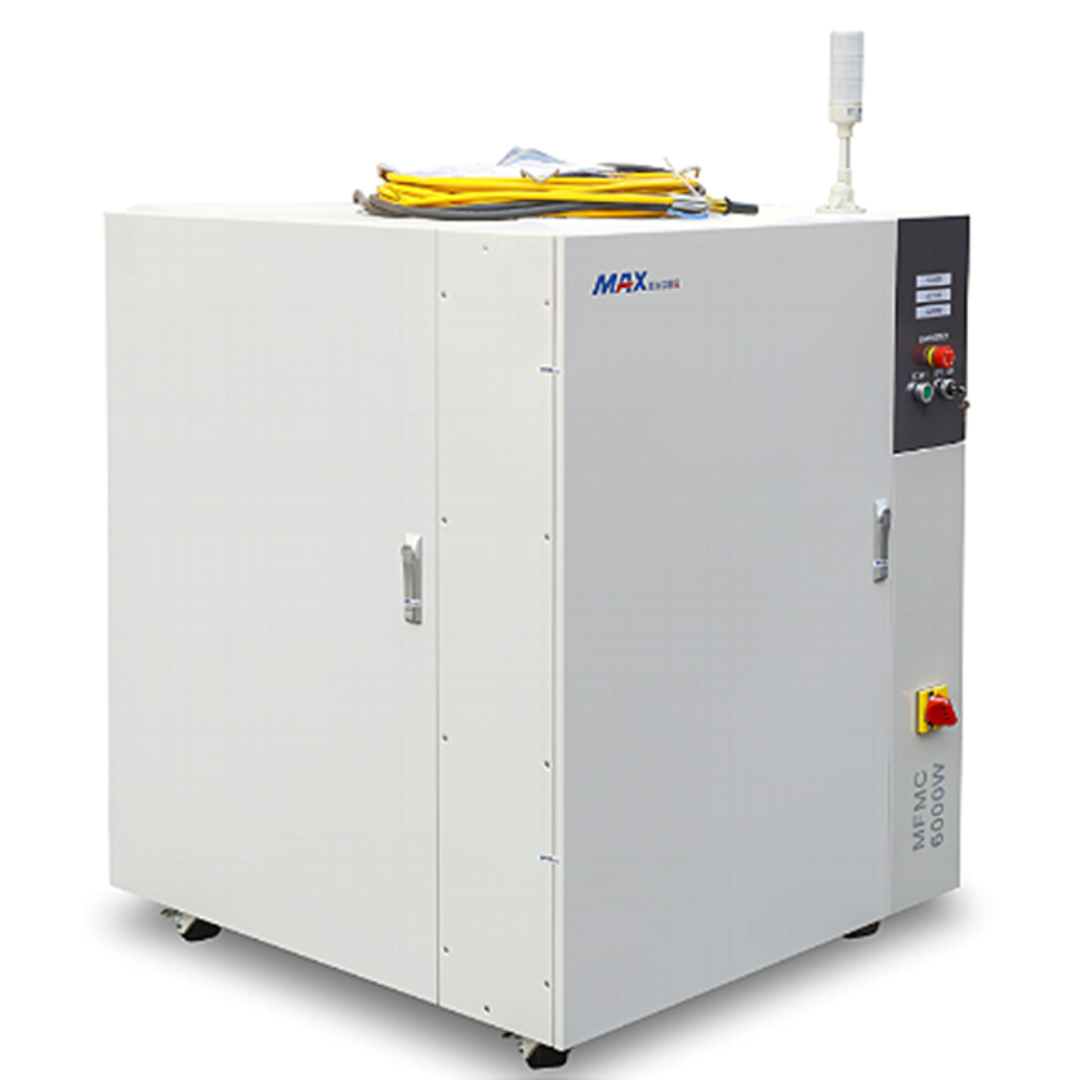

Acessórios

Parâmetros Técnicos

Modelo	LD-FMA3015	LD-FMA4015	LD-FMA6015	LD-FMA4020	LD-FMA6020	LD-FMA6025
Potência	1000W a 6000W
Área de Trabalho	3.050 x 1.530 mm	4.050 x 1.530 mm	6.050 x 1.530 mm	4.050 x 2.030 mm	6.050 x 2.030 mm	6.050 x 2.530 mm
Precisão de Posicionamento	± 0,05 mm
Precisão de Posic. Repetida	± 0,03 mm
Velocidade máxima Mov.	115 m/min
Aceleração Máxima	0,8 G

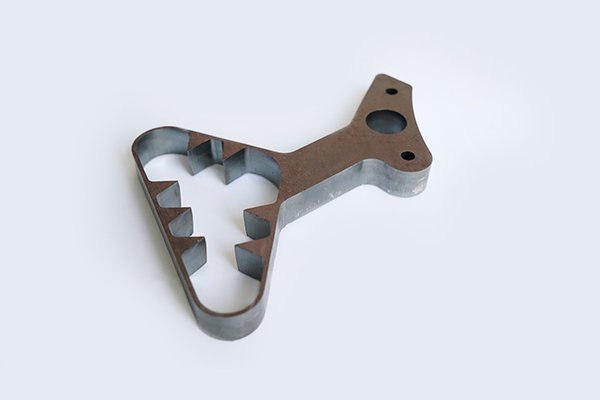

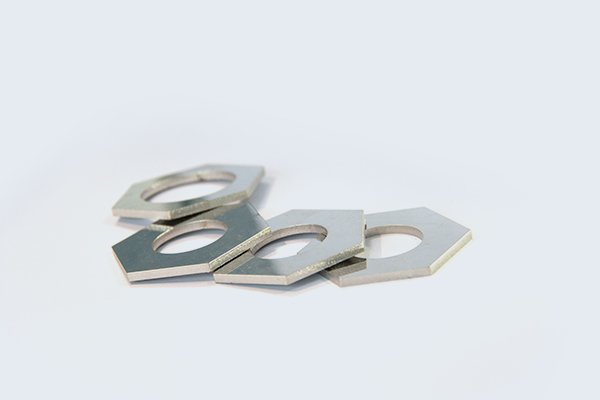

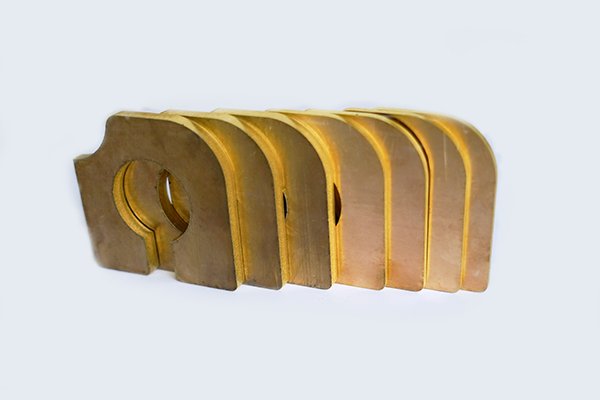

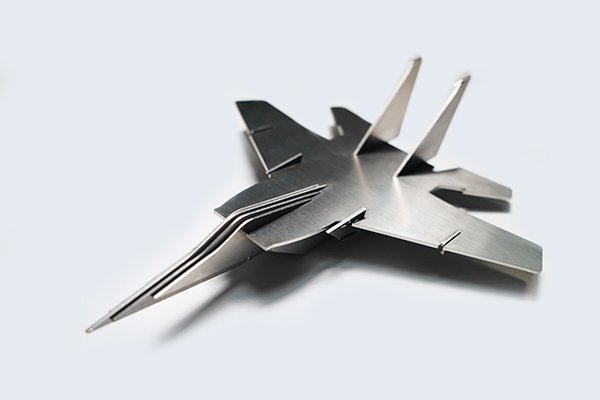

Amostras de corte

Formulário de Contato

Preencha o formulário abaixo para receber mais informações sobre este produto!

Tabelas de Referência de parâmetros de corte

Aço Carbono

Aço Inox

Alumínio

Latão

Aço Carbono

Aço Inox

Alumínio

Latão

			1500W	2000W	3000W	6000W
Material	Espessura	Gás	Velocidade m/min	Velocidade m/min	Velocidade m/min	Velocidade m/min
Aço Carbono	1	O2	8~10	8~10	8~10	8~10
	1	N2/Ar	24~29	25~38	40-50	45~60
	2	O2	4.2~4.5	4.7~5	5~6	5~6
	2	N2/Ar	7~8	10~18	20~23	25~36
	3	O2	2.9~3.2	3.4~3.6	3.9~4.1	3.7~5
	3	N2/Ar	/	/	6~12	18~22
	4	O2	2.4~2.6	3.1~3.2	3.4~3.6	3.7~4
	4	N2/Ar	/	/	4~6	11~13
	5	O2	1.8~2.0	2.4~2.6	3.1~3.2	3.2~3.3
	5	N2/Ar	/	/	/	8~10
	6	O2	1.6~1.8	2.4~2.5	2.7~2.8	2.6~2.8
	6	N2/Ar	/	/	/	5~6
	8	O2	1.1~1.3	1.5~1.7	2.1~2.3	2.5~2.6
	8	N2/Ar	/	/	/	2.5~3.5
	10	O2	0.9~1.0	1.2~1.4	1.4~1.6	2.2~2.3
	10	N2/Ar	/	/	/	/
	12	O2	0.8~0.9	1~1.1	1~1.1	1.8~2.0
	12	N2/Ar	/	/	/	/
	14	O2	0.6~0.7	0.9~1.0	0.9~0.95	1.4~1.7
	14	N2/Ar	/	/	/	/
	16	O2	0.5~0.6	0.8~0.85	0.8~0.85	0.8~1.3
	16	N2/Ar	/	/	/	/
	18	O2	/	0.7~0.75	0.7~0.72	0.7~0.8
	18	N2/Ar	/	/	/	/
	20	O2	/	0.55~0.6	0.6~0.65	0.6~0.65
	20	N2/Ar	/	/	/	/
	25	O2	/	/	0,5	0.5~0.55
	25	N2/Ar	/	/	/	/
	30	O2	/	/	/	0.45-0.55
	30	N2/Ar	/	/	/	/
	35	O2	/	/	/	0.3-0.5
	40	O2	/	/	/	/
	50	O2	/	/	/	/
	60	O2	/	/	/	/
	70	O2	/	/	/	/
	80	O2	/	/	/	/
	90	O2	/	/	/	/
	100	O2	/	/	/	/

			1500W	2000W	3000W	6000W
Material	Espessura	Gás	Velocidade m/min	Velocidade m/min	Velocidade m/min	Velocidade m/min
Inox (304）	1	N2/Ar	27~30	37~40	50~53	59~65
	2		8~9	11~13	23~25	32~38
	3		4.2~4.5	5.5~6	10~12	20~24
	4		2.0~2.2	3.5~4	6~8	12~15
	5		1.5~1.7	2~2.2	2.9~3.1	9~11
	6		1.0~1.2	1.3~1.5	1.2~1.3	6~7.5
	8		0.5~0.6	0.6~0.7	1~1.2	4~4.5
	10		/	0.45~0.5	0.75~0.8	2.2~2.4
	12		/	/	0,5	1.3~1.5
	14		/	/	/	0.9~1.0
	16		/	/	/	0.8~0.85
	18		/	/	/	0.5~0.6
	20		/	/	/	/
	25		/	/	/	/
	30		/	/	/	/
	35		/	/	/	/
	40		/	/	/	/
	45		/	/	/	/
	50		/	/	/	/
	60		/	/	/	/
	70		/	/	/	/
	80		/	/	/	/
	90		/	/	/	/
	100		/	/	/	/

			1500W	2000W	3000W	6000W
Material	Espessura	Gás	Velocidade m/min	Velocidade m/min	Velocidade m/min	Velocidade m/min
Alumínio	1	N2/Ar	15~18	22~35	40~43	43~46
	2		4~5	8~13	15~20	25~38
	3		1.5~2.5	4~5	8~10	14~24
	4		1~1.3	2.5~3.0	4.5~6	10~11.5
	5		0.5~0.7	1.5~2.0	2.5~3.5	6~7
	6		/	0.8~1.3	1.5~2.3	5~6
	8		/	/	0.6~1.2	2.5~2.9
	10		/	/	/	1.7~2.5
	12		/	/	/	1.0~1.2
	14		/	/	/	0.8~1
	16		/	/	/	0.7-0.9
	18		/	/	/	0.7-0.8
	20		/	/	/	0.5-0.7
	25		/	/	/	/
	30		/	/	/	/
	35		/	/	/	/
	40		/	/	/	/
	45		/	/	/	/
	50		/	/	/	/
	60		/	/	/	/
	70		/	/	/	/

			1500W	2000W	3000W	6000W
Material	Espessura	Gás	Velocidade m/min	Velocidade m/min	Velocidade m/min	Velocidade m/min
Latão	1	N2/Ar	12~15	15~18	25~28	41~48
	2		4.0~5.0	6~8	13~15	20~26
	3		1.5~2.0	2.5~3.0	5~6	8~10
	4		1.2~1.4	1.0~1.3	2.5~3.0	6~7
	5		/	0.7~0.8	1.8~2.3	5.5~6.5
	6		/	0.5~0.7	1.0~1.3	3~4
	8		/	/	/	2.5~3.0
	10		/	/	/	2.0~2.2
	12		/	/	/	1.0~1.3
	14		/	/	/	0.7~1
	16		/	/	/	0.7~0.9
	18		/	/	/	0.4~0.6
	20		/	/	/	0.1-0.2
